RTD Tipi Fiberglas İzolasyonlu Termokupl Tel Yüksek Hassasiyet ISO9001
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Adı: | Termokupl Uzatma Kablosu RTD Tipi | İletken tipi: | Saf Bakır / Nikel Kaplama Bakır / Kalaylı Bakır / Şerit Kaplama Bakır |
|---|---|---|---|
| Boyutu: | 0.5R (7 / 0.3 mm) | İzolasyon: | Fiberglas （400/600/800/1000/1200 derece santigrat） |
| Kılıf malzemesi: | SS304 / Bakır / Kalaylı Bakır | Maksimum Çalışma Sıcaklığına Devam.: | 400 santigrat derece |
| Vurgulamak: | k tipi termokupl kablosu,termokupl çıplak tel,termokupl uzatma kablosu |
||

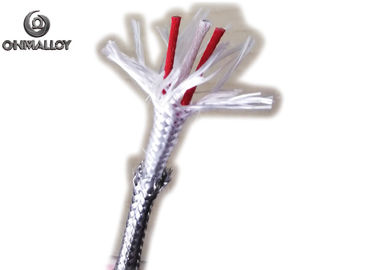

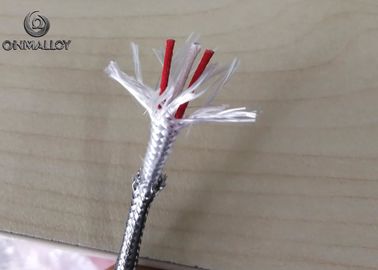

Termokupl Uzatma Kablosu RTD Tipi Fiberglas İzoleli Paslanmaz Çelik 304 Kılıf
| Kablo Özellikleri | ||||
| Öğe adı | Tip RTD / PT100 Uzatma Kablosu |  | ||
| İletken Malzemesi | + Bakır -Bakır | |||
| İletken Çapı | 7 / 0.3mm (0.5mm 2 , ± 0.01mm) | |||
| İzolasyon ve Kalınlık | Fiberglas (uzun süreli: 400 ℃ kısa süreli: 500 ℃) 0.2mm | |||
| İzolasyon Çapı | 1.6 mm (± 0.2 mm) | |||
| Ceket Malzemesi | Fiberglas (uzun süreli: 400 ℃ kısa süreli: 500 ℃) 0.2mm | |||
| Dış kılıf | SS304 Örgü | |||
| Dış İzoleli Çap | 3.8mm (± 0.2 mm) | |||
| Ağırlık | 32 kg / KM | |||
| Renk kodu | IEC-584-3 (+ Turuncu-Beyaz Genel: Turuncu İzleyici) | |||
Termokupl Kablo Sınıfı
A: Uzatma Sınıfı Kablo
Tel bileşimi, termokupl teliyle tamamen aynıdır, termokupl sembol numarasından sonra “X” harfiyle belirtilmiştir, örneğin “KX” “JX” “TX”
B: Telafi Sınıfı Kablo
Tel bileşimi termokupl telinden farklı olan, ancak tel elektromotor kuvveti (EMF) değeri sadece 0-100 ℃ veya 0-200 th 'de termokupl teli ile aynıdır. “KC” “JC” “TC” gibi termokupl sembol numarasından sonra “C” harfiyle belirtilmiştir.
- Maliyet değerlendirmesi için, 200 under altında test edilen sıcaklıkta, telafi sınıfı kablo tercih edilir. Ancak, test sıcaklığı 200 above üzerinde ise, telafi sınıfı kablo muazzam test edilmiş sıcaklık değeri sapması meydana gelecektir. Test edilen sıcaklık ne kadar yüksek olursa, sapma o kadar büyük olur.
- Telafi sınıfı kablo için, maksimum test sıcaklığı 200 than'dan düşüktür, kablo ne kadar büyük olursa, sinyal kaybı o kadar küçük olur.
- Uzatma kablosu ve dengeleme kablosu karşılaştırması:
Verim | Uzatma Sınıfı | Tazminat Derecesi |
Malzeme | Termokupl ile aynı | Termokupltan farklı |
| EMF Değer Özelliği | Belirli sıcaklık aralığındaki termokupllarla aynı | Termokupl ile aynı |
| Sapma Eğrisi | Doğrusal olmayan, sıcaklığa göre değişir | Doğrusal |
| Çalışma Sıcaklığı Aralığı | Sınırlı (100 at'da normal) | Sınırsız (yalıtım malzemesi sıcaklık rulmanına bağlıdır) |
| Hat Direnci | Düşük direnç | Yüksek direnç |
| Tazminat İletişim Paraziti | Farklı kontaktör malzemeleri parazite neden olabilir | Yok |
doğruluk | Düşük | Yüksek |
Fiyat | Düşük | Yüksek (yaklaşık 1-2 kat daha yüksek) |
Uzatma / dengeleme kablosu için temel yapı iletken ve yalıtımdır.
Sıcaklık taşıma kabiliyetini arttırmak ve kolayca monte etmek için ceket uygulanabilir.
Çalışma ortamında, EMF sinyalini etkileyecek çok fazla faktör vardır, bu nedenle ekran katmanı, kablonun karmaşık ortamın neden olduğu paraziti önlemenin pratik bir yoludur.
