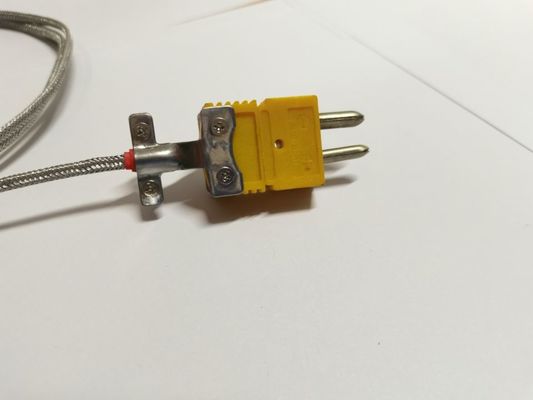

Kompanzasyon Termokupl K Tipi Konnektör GH3030 Mineral İzoleli

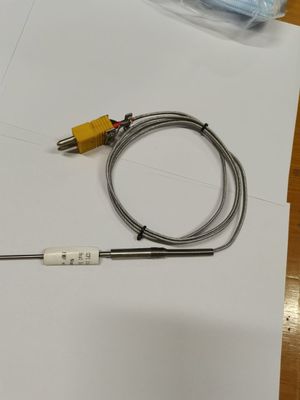

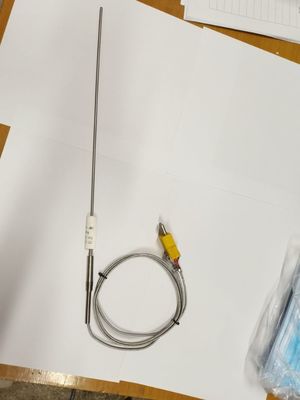

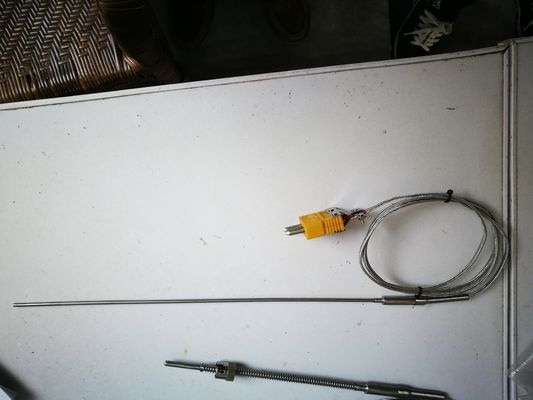

Yüksek Sıcaklık GH3030 Mineral İzoleli Termokupl Tip K Standart Konnektör

Mineral yalıtımlı (MI) termokupllar için temel parçalar ölçüm elemanı, yalıtım, koruyucu kılıftır.Çoğu durumda, MI termokuplları, ölçüm doğruluğunu iyileştirmek için bükme olanakları ve kompanzasyon kabloları eklemek için esnek konektörle eşleştirildi.

Zırh Tarzı Termokupl Yapısı

1. Ölçüm teli için yaygın olarak kullanılan birkaç tip vardır: Tip KNETJ

2. Yalıtım Malzemesi: MgO(≥96%), Al2O3(≥99%)

3. Dış Kılıf Malzemesi:

- 304L & 316L SS: + 700°C

- 310 (25/20) GG : + 1100°C

- Inconel 600 : + 1150°C

- GH3030 ve GH3039: 1200°C

4. Mineral İzoleli Parça Standartları

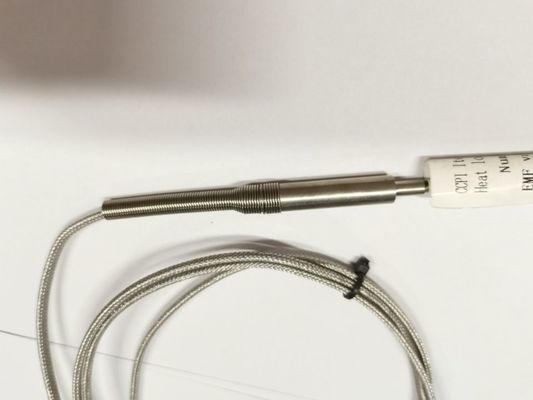

5. Bağlayıcı: Genellikle bu parça bükülme olanaklarını artırmak için yay ile yapılır.

6. Uzatma Kablosu: Kompanzasyon/Uzatma tipi seçildiğinde, termokupl indeksi ile uyumlu olmalıdır.

Gerçek sıcaklık ölçümünde, genellikle ölçüm cihazı ile uzun bir ölçüm mesafesi vardır, ölçüm cihazı ile termokupl bağlantı parçası arasındaki sıcaklık değişiminden kaynaklanan sıcaklık farkını telafi etmek için bir termokupl kompanzasyon teli üretilir.

Kompanzasyon kablosunun aşağıdaki avantajları vardır: termokupl sıcaklık ölçüm hattının fiziksel özelliklerini ve mekanik özelliklerini iyileştirme;çok telli çekirdek veya küçük çaplı kompanzasyon teli kullanarak ölçüm hattı esnekliğini geliştirmek ve bağlantıyı uygun hale getirmek;dış paraziti koruması kolay;ölçüm hatları maliyetini azaltmak.

Termokupl Kablo Sınıfı

A: Uzatma Sınıfı Kablo

Tel bileşimi tamamen termokupl teli ile aynı olan, termokupl sembol numarasından sonra “X” harfi ile gösterilen “KX” “JX” “TX” gibi

B: Kompanzasyon Sınıfı Kablosu

Tel bileşimi termokupl telinden farklı olan, ancak tel elektromotor kuvveti (EMF) değeri sadece 0-100℃ veya 0-200℃'de termokupl teli ile aynıdır.“KC” “JC” “TC” gibi termokupl sembol numarasından sonra “C” harfi ile belirtilmiştir.
