0.2mm*19 Termokopl Uzantı Kablosu Dönüşü Tip K
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Şoför: | +Kromel, -Alümel | iletken çapı: | 20AWG, 16AWG |
|---|---|---|---|
| İzolasyon malzemesi: | Vitröz silika | Ceket Malzemesi: | Vitröz silika |
| Renk: | Beyaz | Paket: | 1000ft/rulo |
| Standart: | ANSI96.1 veya IEC 584-2 | ||
| Vurgulamak: | Twist Tip K Termokopül Uzantı Kablosu,0.2mm*19 Termokopül uzatma kablosu,0.2mm Termokopl Uzantı Kablosu |
||

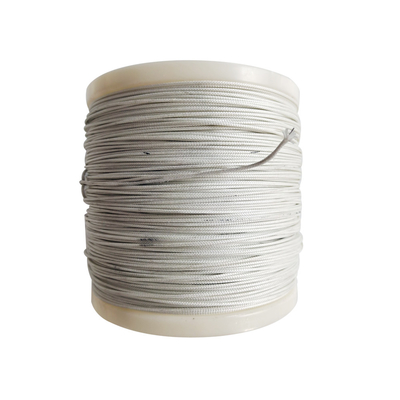

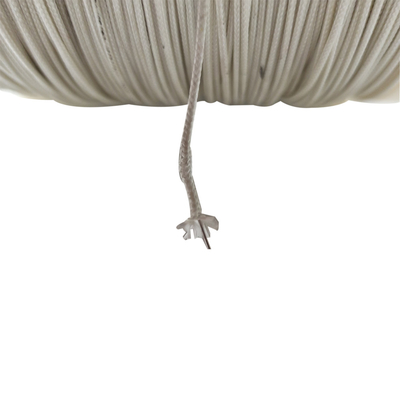

0Beyaz cam lif yalıtımlı.2mm*19 bükme K tipi termokople uzatma kablosu
Özellikler:
1. Tarzı: Kompensasyon Tel
2. Termokop J kablosu
Termokop J kablo sınıflandırması
1. Termokopül düzeyi (yüksek sıcaklık düzeyi). Bu tür termokopül tel, esas olarak K, J, E, T, N ve L termokopül türü ve diğer yüksek sıcaklık algılayıcı cihazlar için uygundur.sıcaklık sensörü, vb.
2Kompensasyon tel seviyesi (düşük sıcaklık seviyesi). Bu tür termokopül tel, esas olarak S, R, B, K, E, J, T tipindeki çeşitli termokopüllerin kablo ve uzatma tellerini telafi etmek için uygundur.N ve L, ısıtma kablosu, kontrol kablosu vb.
Termokopül çeşitliliği ve indeksi
| Termokopül çeşitliliği ve indeksi | ||
| Çeşitleri | Türü | Ölçüm aralığı ((°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Cam lifden yalıtılmış termokopül telinin boyutları ve toleransları
Boyutlar / Toleransa mm): 4.0+/-0.25
Termokopül kablosu için renk kodu ve başlangıç kalibrasyon toleransları:
| Termokopül türü | ANSI Renk Kodu | Başlangıç Kalibrasyon Toleransı | ||||
| Kablo alaşımları | Kalibrasyon | +/- Şoför |
Ceket | Sıcaklık aralığı | Standart Sınırlar |
Özel Sınırlar |
| Demir ((+) vs. Constantan (((-) |
J | Beyaz/Kırmızı | Kahverengi | 0°C - +285°C 285°C ila +750°C |
± 2,2°C ± 0,75% |
±1.1°C ± 0,4% |
| CHROMEL ((+) vs. ALUMEL (((-) |
K | Sarı/Kırmızı | Kahverengi | -200°C - -110°C -110°C - 0°C 0°C - +285°C 285°C - +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
±1.1°C ± 0,4% |
| Bakır ((+) vs. Constantan (((-) |
T | Mavi/Kırmızı | Kahverengi | -200°C ile -65°C arasında -65°C - +130°C 130°C'den +350°C'ye kadar |
± 1,5% ±1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL ((+) vs. Constantan (((-) |
E | Mor/Kırmızı | Kahverengi | -200°C -170°C -170°C - +250°C 250°C - +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± 0,5% |
±1°C ±1°C ± 0,4% ± 0,4% |
Uzantı telinin renk kodu ve başlangıç kalibrasyon toleransı:
| Genişleme türü | ANSI Renk Kodu | Başlangıç Kalibrasyon Toleransı | ||||
| Kablo alaşımları | Kalibrasyon | +/- Şoför |
Ceket | Sıcaklık aralığı | Standart Sınırlar |
Özel Sınırlar |
| Demir (+) karşı Constantan ((-) | JX | Beyaz/Kırmızı | Siyah | 0°C - +200°C | ± 2,2°C | ±1.1°C |
| CHROMEL (+) karşı ALUMEL (-) | KX | Sarı/Kırmızı | Sarı | 0°C - +200°C | ± 2,2°C | ±1.1°C |
| Bakır ((+) karşı Constantan ((-) | TX | Mavi/Kırmızı | Mavi | -60°C ile +100°C arasında | ±1.1°C | ± 0,5°C |
| CHROMEL ((+) karşı Constantan ((-) | EX | Mor/Kırmızı | Mor | 0°C - +200°C | ±1.7°C | ±1.1°C |
PVC-PVC Fiziksel Özellikleri:
| Özellikleri | İzolasyon | Ceket |
| Sıkıştırma Direnci | - İyi. | - İyi. |
| Direnişten Kurtuldum | - İyi. | - İyi. |
| Nem Direnci | Harika. | Harika. |
| Lehim demir direnci | Yoksul | Yoksul |
| Servis sıcaklığı | 105oC sürekli 150oC tek |
105oC sürekli 150oC tek |
| Alev testi | Kendiliğinden söndürme | Kendiliğinden söndürme |
