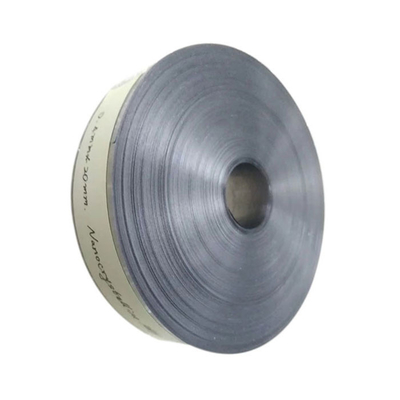

Güç transformatörü ve Darbe transformatörü demir çekirdeği için nano kristalin alaşım 1K107
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Adı: | Nanokristalin Çekirdek Şerit Şerit 1K107 Transformatör İndüktör Demir Amorf Çekirdek | Kullanımı: | Transformatör indüktör demir amorf çekirdek |
|---|---|---|---|
| Boyut: | 10-50mm (özelleştirilmiş) | Durum: | Şerit/ şerit/ kürleme |
| Vurgulamak: | Nano kristalin alaşım demir çekirdeği,Puls transformatörü demir çekirdeği,1K107 Demir çekirdeği |
||
Güç transformatörü ve Darbe transformatörü demir çekirdeği için nano kristalin alaşım 1K107
Uygulama alanı:
Değiştirici güç transformatörü ve Darbe transformatörü demir çekirdeği
Güç transformatörü, hassas akım karşılıklı induktor demir çekirdeği
Sızıntı koruma anahtarı karşılıklı indüksiyon demir çekirdeği
Filtreleme indüktansı, depolama indüktansı, elektrik reaktörünün demir çekirdeği
EMC ortak moduEndüktans ve diferansiyel mod endüktans demir çekirdeği
Dolu reaktör,manyetik güçlendirici, Spike Killer, Pulse Kompresör demir çekirdeği ve manyetik boncuk
Özellikleri:
YüksekDoymak manyetik indüksiyonu- Transformör hacmini azaltmak
Yüksek manyetik geçirgenlik düşük zorlayıcı kuvvet- transformatör verimliliğini artırmak,Karşılıklı indüktör hassasiyeti, bobin dağıtım parametrelerini azaltır
Düşük kayıp-transformör sıcaklık artışı azaltmak
İyi sıcaklık istikrarı - uzun süreli çalışma için 130°C altında
Düşük fiyat -Tüm metal yumuşak manyetik malzemelerin en iyi maliyet performansına sahiptir.
Tipik Özellikler
Fiziksel özellikleriNanokristalinalaşım
| Doymak manyetik indüksiyonu(Bs) | 1.25T | Sertlik (Hv) | 880 |
| Curie sıcaklığı (TC) | 560°C | yoğunluk (d) | 7.2g/cm3 |
| CKristalleşme sıcaklığı(Tx) | 510°C | Direnci (((r) | 90mW-cm |
| Doymuşluk manyetostriksiyon katsayısı(Ben...s) | <2×10-6 | Sürekli çalışma sıcaklık aralığı | -55-130°C |
manyetik özellikleriNanokristalinalaşım
| Ürün Türü | Çapraz manyetik kızartma | Manyetik kızartma yok | Uzunlamalı manyetik kızartma |
| Başlangıç geçirgenliği | >2×104 | > 8×104 | >1×104 |
| Maksimumgeçirgenlik | >5×104 | >45×104 | >50×104 |
| Kalan manyetik indüksiyon | <0,2 T | 0.6 T | > 0,85 T |
| Zorlayıcı güç | <1.8A/m | <0.8A/m | <1.8A/m |
| Demir kaybıP ((20kHz, 0.5T) | < 30W/kg | <50 W/kg | < 90W/kg |
| Demir kaybıP ((100kHz, 0.3T) | < 150W/kg | < 150 W/kg | < 300W/kg |
| Demir kaybı oranı ((-55°C 125C) | %15 | %15 | %15 |
KarşılaştırmaArasındakiNanokristalinalaşımveSıvı demir alaşımı
| Temel parametreler | Süper ince kristal demir çekirdeği | Kalıcı alaşımlı demir alaşımı (1J85) | Ferrit |
| Doymuşluk manyetik indüksiyonu Bs(T) | 1.25 | 0.75 | 0.5 |
| Kalan manyetik indüksiyon Br(T) | 0.2~0.9 | - | 0.20 |
| Doymuşluk manyetostriksiyon katsayısı (×10)-6) | <2 | <2 | 4 |
| Direnç (mmW-cm) | 80 | 56 | 106 |
| Curie sıcaklığı /°C | 570 | 400 | <200 |
| Başlangıç geçirgenliği μ0(G/Oe) | > 8×104 | > 8×104 | - |
| Maksimum geçirgenlik μm(G/Oe) | >50×104 | 60×104 | 4x104 |
| Zorlayıcı kuvvet Hc (A/m) | <2 | < 1 | 6 |
| Demir kaybı (20KHz,0.5 T) (W/Kg) | <35 | - | - Hayır. |
| Demir kaybı (50KHz),0.3T) (W/Kg) | <50 | - | - Hayır. |
