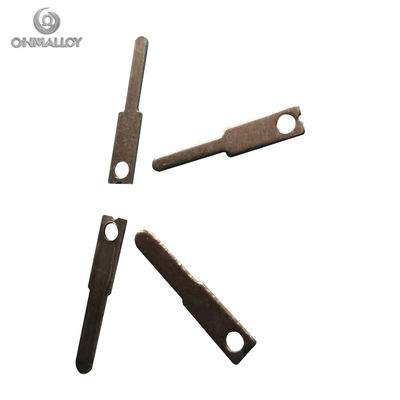

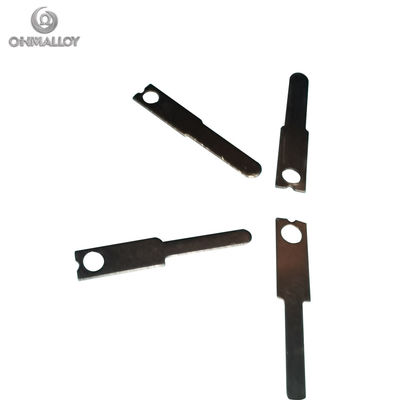

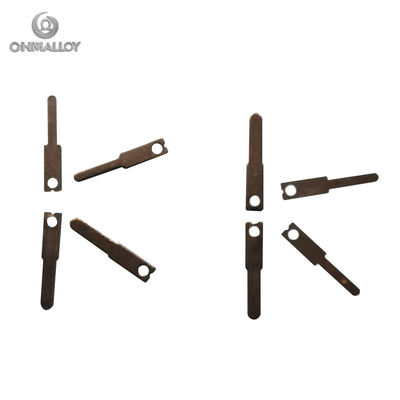

KP/KN Tipi K Termokupl Konnektörü (Kromel-Alümel Kontak Pimleri)

Termokopl k tipi KP KN kromel alümel alaşımı

1Malzeme Kompozisyonu ve Özellikleri

Bacak alaşımının tanımı Kimyasal bileşim Ana özellikler

Pozitif (KP)Kromel Eşdeğeri Ni 89-91%, Cr 9-10%, Si/Mn ≤1% Manyetik olmayan, direnç 0,71 μΩ·m

Reddedilme (KN)Alumel Eşdeğeri Ni 94-97%, Al 1.5-2.5%, Mn 1.5-2.5%, Si ≤ 1% Manyetik, direnç 0.23 μΩ·m

2Performans Özellikleri

Parametre Değeri Standart/Notlar

Sıcaklık aralığı (Süret sınıfı)Kısa süreli:-200°C'den 1300°C'ye kadarIEC 60584-1'e göre en fazla 1,260°C

Uzun vadeli:0°C'den 1.100°C'ye kadarEn iyi istikrar aralığı

Sıcaklık aralığı (uzantı) 0°C - 200°C200°C'nin ötesinde sınırlı doğruluk

EMF çıkışı 41 μV/°C1000°C'de, Platin 67 referans

Doğruluk (Sınıf 1) ±1,5°Cya da± 0,4%(> 0°C) Hangisi daha yüksekse

±2,5°C(-200°C'den 0°C'ye) Kriyojenik tolerans

Oksidasyon DirenciJ/T/E Tipi'nden üstün, 1000°C altında Cr2O3 koruyucu katmanı

3Çevre uyumluluğu ve kısıtlamalar

Önerilen Atmosferler:

• Oksitlenme: Hava, yanma egzozu (elektrik fırınlar)
• Inert Gazlar: Argon, nitrojen (tam performans 1.100°C'ye kadar)

Yasaklı Şartlar:

Senaryo Arıza Mekanizması Yumuşatma

Kükürt içeren gazlar Kükürtlenme → kırılgan kırılma H2S/SO2 ortamlarından kaçının

Alternatif redoks döngüleri Kalibrasyon sürüklenmesi >5°C Döngüsel uygulamalarda N Tipi kullanın

Vakum >1 saat (>800°C) Krom buharlaşması Maksimum 60 dakikalık maruz kalma

H2/CO atmosferleri Yeşil Çürüme korozyonu (815-1040°C) Seramik koruyucu borular

4Rekabetçi Avantajlar

• Maliyet Verimliliği: 30~50% değerli metal türlerinden daha ucuzdur (R/S/B)
• Radyasyon sertliği: Nükleer uygulamalar için tercih edilen tür J.
• Yaşam süresi: 900°C'de J Tipi'den 5 kat daha uzun (J'de Fe oksidasyonu)

5Kesinlik Tolerans Standartları

Sınıf Toleransı Formülü Uygulama Bağlamı

Sınıf 1±1,5°Cya da±0.004×tütürme (°C) Havacılık, Uzay, Kalibrasyon Laboratuvarları

Sınıf 2±2,5°Cya da±0.0075×tötürme hızı (°C) Endüstriyel süreç kontrolü

± 0.4%, yüksek hassasiyet gereksinimleri için kullanılabilir.

Ek Teknik Notlar

Bağlantı En İyi Uygulamalar:

• EMF istikrarı için MgO yalıtılmış nikel alaşımlı uzatma tellerini kullanın
• Bakır terminallerden kaçının → nemli ortamlarda galvanik korozyon

Yaşlanmanın Önlenmesi:

• 850°C'de 2 saat önceden yaşlanma, hassas sensörlerde sürüklenmeyi azaltır

Fiziksel Özellikler:

MülkiyetKP Değeri KN Değeri

yoğunluk (g/cm3) 8.5 8.6

Çekim dayanıklılığı ≥490 MPa ≥390 MPa

Uzunluk ≥10% ≥15%

Termokopüler, sıcaklığı algılamak için işlemlerde kullanılır ve gösterim ve kontrol için pirometreye bağlanır.Termokople ve pirometre termokople uzatma kabloları / termokople telafi kabloları tarafından elektrikle yönetilirBu termokopül kabloları için kullanılan iletkenlerin sıcaklığı algılamak için kullanılan termokopülünkiyle benzer termoelektrik (EMF) özelliklerine sahip olması gerekir.

Fabrikamız, esas olarak termokopül tel, bant ve kablo üretir ve bunlar sıcaklık ölçüm aletlerinde kullanılır.Termokouple ürünlerimiz GB ve IEC584-3 (Uluslararası Standart) uyarınca üretilmiştir..

Termokopül şeridi, termokopül konektörünün boş iğnesi, termokopül kürek ve termokopül konektörünün temaslarını üretmek için kullanılabilir.

Uygulama
• Isıtma ️ Fırınlar için gaz yakıcılar
• Soğutma ️ Dondurucular
• Motor koruması ️ Sıcaklıklar ve yüzey sıcaklıkları
• Yüksek sıcaklık kontrolü
