K Tipi Termokupl Mineral Yalıtımlı SS304 Kılıflı Uzatma Kablosu Hızlı Tepki
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Mineral yalıtımlı termokop tip K | Tip: | K tipi |
|---|---|---|---|
| Maksimum çalışma sıcaklığı: | 1250 ℃ | İşlev: | Yüksek Sıcaklık Testi |
| kullanım: | Endüstriyel kullanım | Özellik: | Taşınabilir ve Hızlı Yanıt Veren |
| Kılıf malzemesi: | SS304 | ||
| Vurgulamak: | SS304 kılıflı K tipi termokupl,Mineral yalıtımlı termokop kablosu,hızlı tepkili termokupl uzatma kablosu |
||

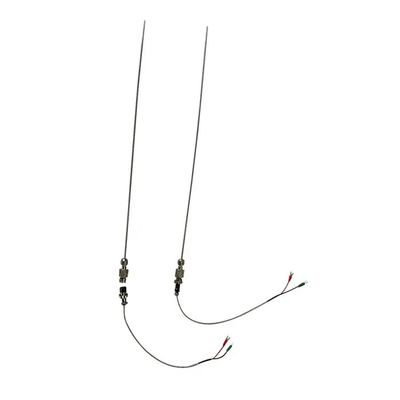

2 Kontaklı Konnektörlü Mineral Yalıtımlı K Tipi Termokupl SS304 Kılıf Uzatma Kablosu Hızlı Tepki
Mineral yalıtımlı (MI) termokupllar için temel parçalar ölçüm elemanı, yalıtım ve koruyucu kılıftır. Çoğu durumda, MI termokupllar, bükülme olasılıklarını artırmak için esnek konnektörler ve ölçüm doğruluğunu artırmak için kompanzasyon kabloları ile eşleştirilir.
Zırh Tipi Termokupl Yapısı
- Ölçüm teli için birkaç yaygın olarak kullanılan tip vardır: Tip K N E T J
2. Yalıtım Malzemesi: MgO(≥96%), Al2O3(≥99%)
3. Dış Kılıf Malzemesi:
- 304L & 316L SS: + 700°C
- 310 (25/20) SS : + 1100°C
- Inconel 600 : + 1150°C
- GH3030 & GH3039: 1200°C
4. Mineral Yalıtımlı Parçalar Standartları
|
Tel Çapı(D) Ve Tolerans |
Kılıf Kalınlığı(S) Mini Değer |
Tel Çapı(C) Mini Değer |
Yalıtım Kalınlığı(I) Mini Değer |
| 0.5±0.025 | 0.05 | 0.08 | 0.04 |
| 1.0±0.025 | 0.10 | 0.15 | 0.08 |
| 1.5±0.025 | 0.15 | 0.23 | 0.12 |
| 2.0±0.025 | 0.20 | 0.30 | 0.16 |
| 3.0±0.030 | 0.30 | 0.45 | 0.24 |
| 4.5±0.045 | 0.45 | 0.68 | 0.36 |
| 6.0±0.060 | 0.60 | 0.90 | 0.48 |
| 8.0±0.080 | 0.80 | 1.20 | 0.64 |

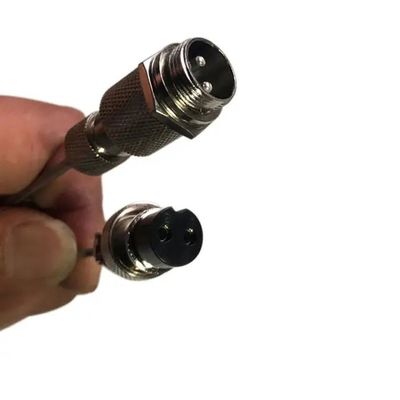

5. Konnektör: Genellikle bu parça, bükülme olasılıklarını artırmak için yaydan yapılır.
6. Uzatma Kablosu: Kompanzasyon/Uzatma tipi seçildiğinde, termokupl indeksi ile uyumlu olmalıdır
Gerçek sıcaklık ölçümünde, genellikle ölçüm cihazı ile uzun bir ölçüm mesafesi vardır, ölçüm cihazı ile termokupl bağlantı parçası arasındaki sıcaklık değişiminden kaynaklanan sıcaklık farkını telafi etmek için bir termokupl kompanzasyon teli oluşturulur.
Kompanzasyon kablosunun aşağıdaki avantajları vardır: termokupl sıcaklık ölçüm hattının fiziksel özelliklerini ve mekanik özelliklerini iyileştirmek; çok telli çekirdek veya küçük çaplı kompanzasyon teli kullanarak ölçüm hattı esnekliğini iyileştirmek ve bağlantıyı kolaylaştırmak; harici paraziti kolayca korumak; ölçüm hatları maliyetini düşürmek.
Termokupl Kablo Sınıfı
A: Uzatma Sınıfı Kablo
Tel bileşimi tamamen termokupl teli ile aynı olan, termokupl sembol numarasından sonra “X” harfi ile işaretlenir, örneğin “KX”“JX”“TX”
B: Kompanzasyon Sınıfı Kablo
Tel bileşimi termokupl telinden farklı olan, ancak telin elektromotor kuvveti (EMF) değeri sadece 0-100℃ veya 0-200℃'de termokupl teli ile aynıdır. Termokupl sembol numarasından sonra “C” harfi ile işaretlenir, örneğin “KC”“JC”“TC”
| Termokupl Tipi | Alaşım Kodu | Nominal Kimyasal Bileşim(%) | Önerilen Ölçüm Sıcaklığı | |||||||
| Cu | Ni | Cr | Fe | Si | Al | Mn | Mg | |||
| Tip K | KP(Chromel) | 90 | 10 | 0-1200℃ | ||||||
| KN(Alumel) | 97 | 1-2 | 1-1.5 | 0.5-1.5 | ||||||
| Tip T | TP(Bakır) | 100 | -200-400℃ | |||||||
| TN(Constantan) | 55 | 45 | ||||||||
| Tip J | JP(Demir) | 100 | 0~750℃ | |||||||
| JN(Constantan) | 55 | 45 | ||||||||
| Tip E | EP(Chromel) | 90 | 10 | 0~900℃ | ||||||
| EN(Constantan) | 55 | 45 | ||||||||
| Tip N | NP(NiCrSi) | 83-85 | 13.7-14.7 | 1.2-1.6 | <0.01 | 0-1200℃ | ||||
| NN(NiSiMg) | 93-96 | <0.02 | 4.2-4.6 | 0.5-1.5 | ||||||
